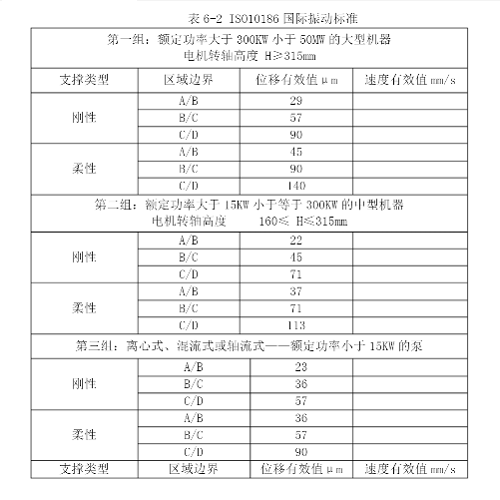

ISO2372（表6-1）、ISO10186（表6-2）等國際振動標準是最常用的振動判斷標準。
注:
（1）第一類小型機械如15Kw以下的電機);第二類中型機械(如15~ 75Kw的電機以及300Kw以下的機械);第三類大型機械(剛性基礎);第四類大型機械(柔性基礎);轉速: 600~ 12000rpm ;振動測量范圍: 10~ 1000Hz。
需要說明的是, ISO2372標準僅適用于機殼或軸承座的振動;對于復雜振動來說,振動速度有效值(RMS)的測量更為重要，RMS值說明了設備振動的能量大小;對于600rpm以下的設備,可能更關心峰值的測試;振動值是所測量的各個軸.承各個方向的最大值;應選取機器在額定轉速和各種負荷下的最大振動烈度作為判斷依據;所謂剛性基礎是指機器支承系統的固有頻率高于激振力的頻率,柔性支承指機器支承系統的固有頻率低于激振力的頻率。
（2）適合條件:額定功率大于15KW和額定轉速在120 rpm~ 15000rpm在現場測雖的工業機器; 2)區域說明:區域A:優質;區域B:良好:區域C:注意;區域D:危險。
產品概述
JK系列狀態監測保護儀表為智能型設 計，針對不同現場不同旋轉設備的測量需求，有掛壁式和盤裝式兩種安裝方式可選擇；掛壁式安裝可安裝待測旋轉設備附近，對于安裝再現場且沒有防護箱的合作單位是合適的選擇，如現場有防護箱或再安裝在控制室可選盤裝式安裝。
該系列監測保護裝置為液晶/觸摸屏設計，即可通過液晶屏顯示測量值，也可通過顯示觸摸液晶屏組態參數即可實現所有參數的更改，例如：配套傳感器的種類、配套傳感器的靈敏度、現場不同需要的測量量程、報警跳機值等等。該系列監測保護裝置有兩通道（盤裝式、掛壁式）和四通道（掛壁式）設計，可供不同旋轉設
備不同的測量點數選擇使用（如需其他數量測量通道，可訂制）。監視儀表可輸出標準4-20mA電流信號遠傳數據采集系統（DCS/PLC等），同時具有開關量輸出；該產品實現了一表多功能的現場需求，該產品設計改變了原來同類組態儀表另配組態軟件、組態操作繁瑣的特點，該產品組態無需另外配置上位機組態軟件；該掛壁式振動監測裝置可適用于電力、石油化工、冶金、造紙、制藥等行業的汽輪機、發電機、送引風機、壓縮機、齒輪箱、水泵等大型旋轉設備運行狀態的在線監控。
主要性能指標：
1、7寸工業級液晶屏顯示。
2、全觸摸操作， 現場可組態， 可靠， 方便， 高度智能化。
3、實時顯示趨勢圖(雙通道具備功能)。
4、報警信息和數據本地保存(雙通道具備功能)。
5、輸入輸出雙隔離， 抗干擾能力好。
6、可選RS 485或網口通訊接口。
7、可輸出緩沖信號， 供分析系統使用。
8、具有二級報警繼電器輸出。
9、采用掛壁式結構， 鋁壓鑄機箱， 防護等級達IP 65。
10、可選4～20 m A輸入， 輸入內阻為125歐。
11、測試精度：±0 . 5級， 線性誤差小于1 % FS。
12、供電電壓：24 V± 5 %。
13、工作溫度：- 20℃～+ 65℃（5～90 % 無結露）。
14、繼電器負載能力：250 VAC, 6 A(雙通道)；250 VAC, 3 A(四通道)。
15、工作電壓：220 VAC± 10 %（50 Hz）。
16、外形尺寸：280 mmx 230 mmx 110 mm(掛壁式)；152 mmx 76 mmx 190 mm(盤裝式)。
17、對應儀表測量量程， 輸出標準4 - 20 m A電流信號遠傳DCS/ PLC等數據采集系統。
